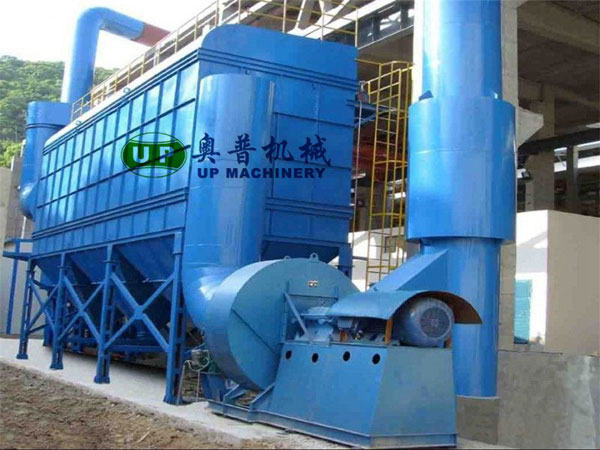

PPCS96型氣箱式脈沖袋收塵器(雙列)
PPCS96型氣箱式脈沖袋收塵器外形尺寸表
|
型號 |
PPCS96 |
PPCS96 |
PPCS96 |
PPCS96 |
PPCS96 |
PPCS96 |
|
尺寸代號 |
-2X5 |
-2X6 |
-2X7 |
-2X8 |
-2X9 |
-2X10 |
|
A |
6069 |
7316 |
8534 |
9754 |
10974 |
12192 |
|
B |
|
3658 |
4876 |
4876 |
6096 |
6096 |
|
C |
7358 |
8578 |
9798 |
11018 |
12238 |
13458 |
|
n |
8 |
12 |
12 |
12 |
12 |
12 |
說明：
1.氣箱式脈沖袋收塵器進風口和出風口可以互相調換，但風管中的斜隔板應掉頭安裝，訂貨時應注明。
2.氣箱式脈沖袋收塵器爬梯的位置，可布置在收塵器的另一端，即圖中的對稱位置。
3.卸灰閥可安裝在收塵器另一端的對稱位置，如圖中虛線所示，但灰斗底板和輸送機的傳動裝置要掉頭安裝。
4.立柱的高度，布置時可以截短，但訂貨時應注明立柱的高度。
5.保溫層厚度由選用者根據地區不同確定，施工時參見保溫層圖。
